PHABRIX-Sx-TAG便携式分析仪

Sx TAG简介

便携式混合 IP/SDI + 模拟生成, 分析和视频/音频监控

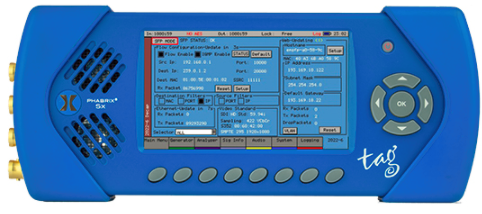

Phabrix_Sx_TAG



Sx TAG与它的 SFP, SDI 和模拟 i/o 提供了令人难以置信的通用性在手持设备。它是理想的 IP, 3 克/高清/SD SDI, 光学 sdi, HDMI 和模拟测试和测量, 以及 AES 的眼睛分析, 应用程序要求真正的机动性和易用性。

它支持 SMPTE st 2110-20/30/40 封装/腐蚀开封与 ST 2059 和平、SDP 和 NMOS 以及 SMPTE ST 2022-6 封装/腐蚀开封, 使用由 Embrionix 开发的 10GE IP SFP + 模块。

有用的混合 IP/SDI 功能包括 SDI 到 IP 和 IP 到 SDI 网关的 ST 2110-20/30/40 和 ST 2022-6, 以及生成一个模拟参考输出的能力, 奴役到 ST 2059 和平或 2022-6 IP 输入。



主要功能

混合 IP/SDI + 模拟生成、分析和监视

  1. SMPTE 合规测试的同时生成与分析
  2. SMPTE 2110 和2022-6 流封装/腐蚀开封用于 IP 视频网络
  3. 3克/高清/SD-SDI 支持 + 模拟复合体 [pal、pal、pal (ARG)、pal m、无区码、无区码米 (JP)]
  4. 用于 SDI 的 SFP 保持架-光学、HDMI 和 IP
  5. 嵌入式音频生成, 分析和监测与 1x aes 在, 1x AES, 48kHz 75 欧姆
  6. 均衡模拟音频 i/o
  7. 具有交叉锁能力的自动双电平、三电平和 SDI 同步锁定

高级视频分析工具集

  1. 支持符合性监视的350多个格式
  2. 12位 YRGB/YUV 波形显示器, 水平/垂直变焦, 色度和低通模式
  3. Vectorscope 色轮检查颜色偏差/符合性
  4. 具有32个测试模式的信号生成, 包括病理和运动模式
  5. CRC 误差检测、视频纵横比检测和 SMPTE 351 显示
  6. HANC/VANC 支持
  7. 像素检查和图片缩放

多通道音频分析与监控

  1. 将单个外部48kHz 同步 AES 流嵌入到生成的视频流中
  2. 提取嵌入的音频并通过 AES 输出导出它
  3. 16声道音频计量
  4. Dolby® E、Dolby®数字和 Dolby®数字加流分析
  5. 音频 AES 眼分析

远程访问、自动化和日志记录

  1. 用于远程控制和自动化测试的 tcp/ip 接口
  2. 具有自定义报告的全面状态日志记录
  3. 仪器图像捕获简化故障查找

超便携, 易于使用设计

  1. 高质量的视频监控16:9 内置屏幕
  2. 可充电锂电池提供1-2 小时的操作和电源也可用
  3. 使用颜色编码 GUI 的高级易用性
  4. 轻量级0.9kg,广播环境用坚固的铝壳
